木製残置式型枠

木製残置式型枠
簡単だから早くて安全!工期を大幅に短縮できる
現場組立吊り込み工法
○実用新案登録済 平成29年8月2日
○静岡県リサイクル認定製品 平成29年10月10日
木製残置式型枠工法は、自然景観に溶け込み調和するたたずまいが魅力で、現在まで谷止工等に数多く取り入れられてきておりますが、間伐材の有効活用、木材のリサイクルというその機能が、近年の国土保全、エコロジーといった社会意識の高まりを背景に一層注目を浴び、今後さらなる需要が見込まれています。
しかし問題は施工の大変さ。従来の工法は、あらかじめ縦材を多数建て込んだ狭い現場内で、合板や鋼材を一枚ずつ組み立てるというものでした。
長い時間を要するため作業中の土砂崩落の恐れがある点や、合板の間に指を挟んだり足の上に落としてしまう危険性があるなど、課題の多い工法でした。
しかし、私どもが開発した『現場組立吊り込み工法』により非常に簡単、安全で迅速な施工を行うことが可能になりました。
安全で迅速、それはすなわち工期の短縮につながり、そのまま労力・コストの軽減に直結します。
環境に、そして見る人にも作る人にも優しい、ヨコケンの木製残置式型枠『現場組立吊り込み工法』。ここではそのシンプル工法についてご案内いたします。ぜひ一度ご利用をご検討下さい。

吊り込み工法はわずか3ステップ。少人数でも楽々&短時間で終了!!

今までの現場の悩みや苦労が一気に解消できます!!

1・2・3ステップの吊り込み工法

01. 太鼓丸太を等間隔に並べます

02. 太鼓丸太の長さを切って揃えます

03. 合板を敷並べます

04. 合板と太鼓丸太を釘で固定します

05. L形鋼と金具を配置します

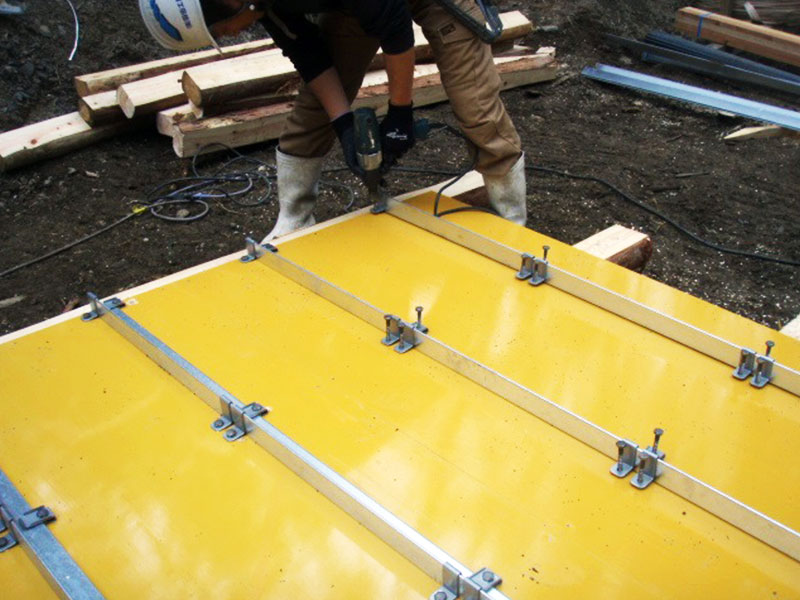

06. L形鋼、合板、太鼓丸太を金具とコーチスクリューで一体化させます

07. 組立完了!吊り具を取り付けます

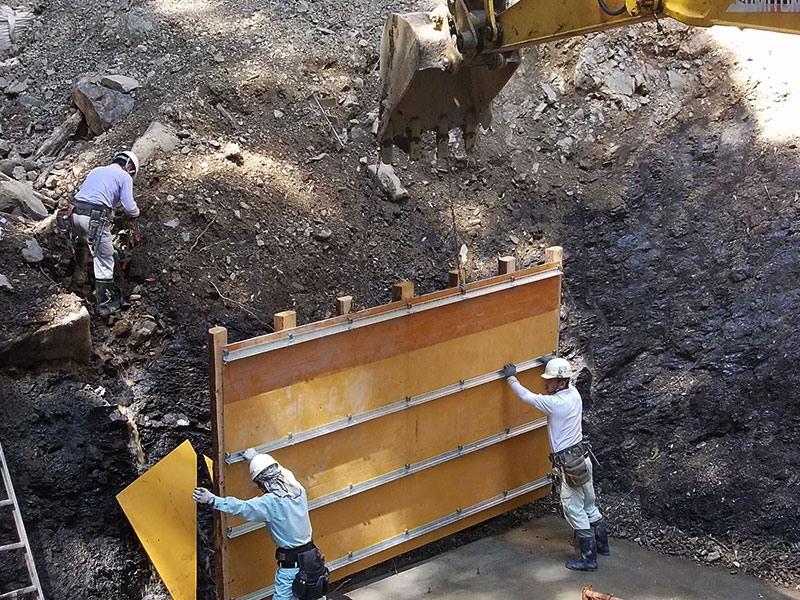

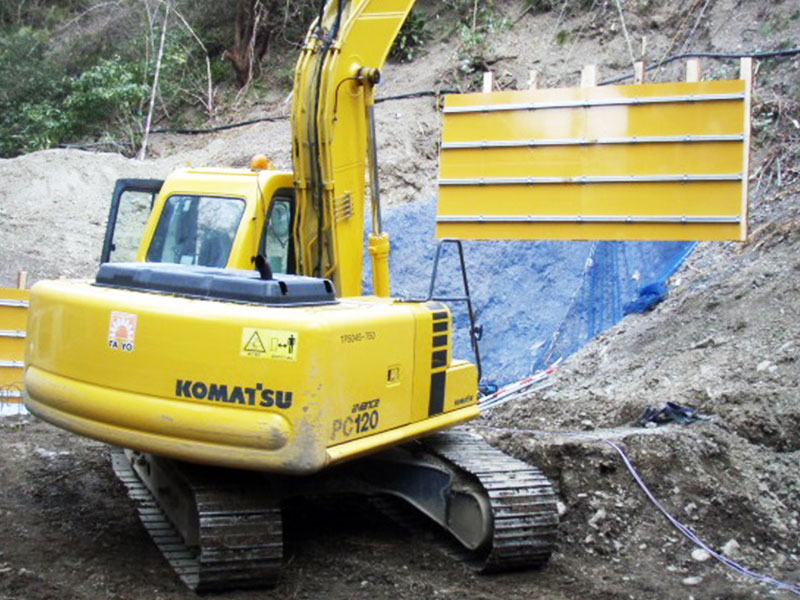

08. 型枠を設置場所へ吊り込み移動します

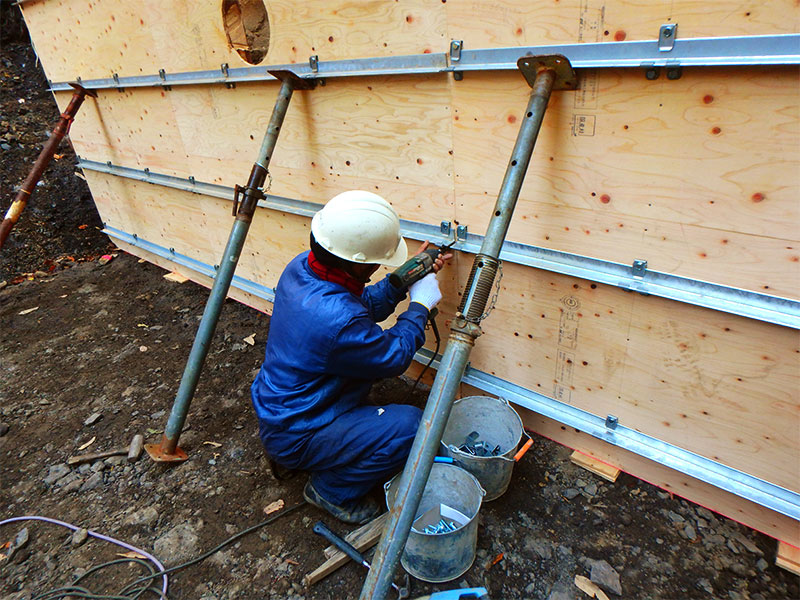

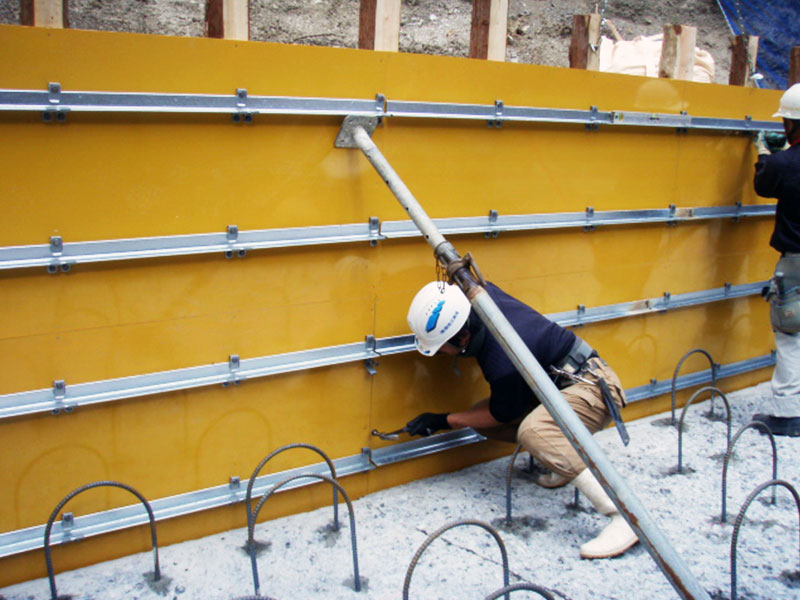

09. 型枠を設置します

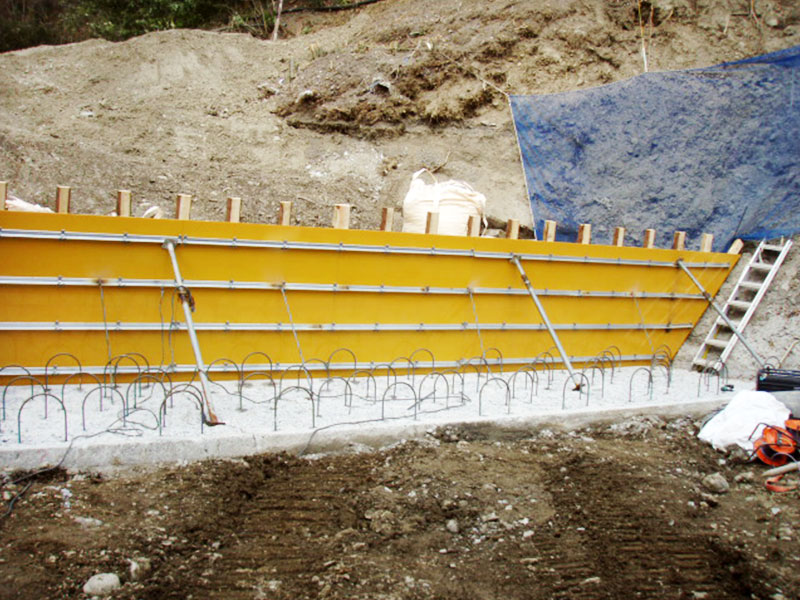

10. 設置完了!

Point1. 法面に当たる端部は、現地に合わせて合板とL形鋼を切断します
Point2. 2リフト目は1リフト目の太鼓丸太を打設高さよりも長く出すことで型枠設置が容易にできます

接続はアイデア次第で色々な方法で施工できます
